紡織機械配件織布機托腳彎軸支撐腳F00-1 發布日期：2025-03-05 10:10:27 點擊量：12950 關鍵詞:織機托腳,支撐腳,紡織機械配件

詳細說明：

輝縣市鑫達紡織機械配件提供織布機托腳彎軸支撐腳F00-1，它是由1個F39織布機托腳鑄體和兩個A31襯套組合而成，用于支撐1511型織布機的彎軸（曲軸、曲柄軸），固定在織布機的電機側，紡織機械配件-彎軸支撐腳F00-1不分左右手，每臺1511織布機使用1個，單個支撐腳的重量約1.7千克。

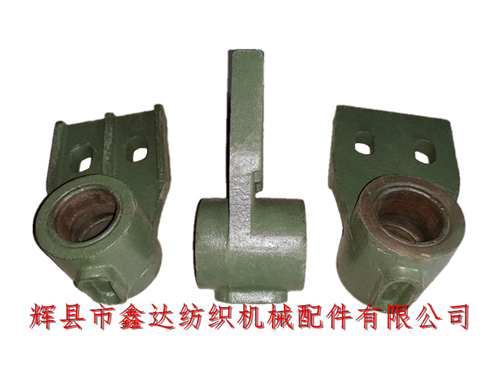

織布機配件F00-1彎軸托腳

如上圖，織布機彎軸支撐腳上的4107是1515織布機的件號，由于1511和1515使用的支撐腳內孔差別不多，使用鑄造毛坯時使用小孔模具，也就是1511型和1515型的鑄造是采用相同的模具，后期加工進行區分。

紡織機械配件F00-1彎軸支撐腳

織布機托腳F00-1的外形：長161.5毫米，寬90mm，高70mm；內孔直徑是38mm，襯套外直徑是46mm，上方加油槽（如上圖中間）外寬是23mm，內寬15mm，內長41毫米，該托腳不分左右手，屬于有梭紡織機械配件，每臺1511織布機使用1個。

織布機托腳F00-1支撐腳

彎軸支撐腳F00-1下方由兩個M12螺絲固定在F40彎軸主支架的中間,平面向外，織布機支撐腳F00-1與彎軸F38的間隙：大修理時為0.4毫米，小修理時為0.5毫米（用鋼絲檢查）。
