廣野織帶機弧形梭子配件側壁擋板及釘子 發布日期：2024-12-24 10:40:08 點擊量：9296 關鍵詞:擋板,梭子,織帶機配件,梭子配件,釘子

詳細說明：

輝縣市鑫達紡織機械配件有限公司提供廣野織帶機弧形梭子配件側壁擋板及釘子，側壁擋板主要用于10齒弧形馬蹄梭，用于固定線軸錠桿上的扭簧，其外形尺寸是：長度32mm，寬度16mm，厚度是0.4mm，中間長孔的內長是8mm，內寬是3.5mm，距離邊緣的長度是11.3mm和17mm。

馬蹄梭子配件側擋板_廣野織帶配件_木梭配件

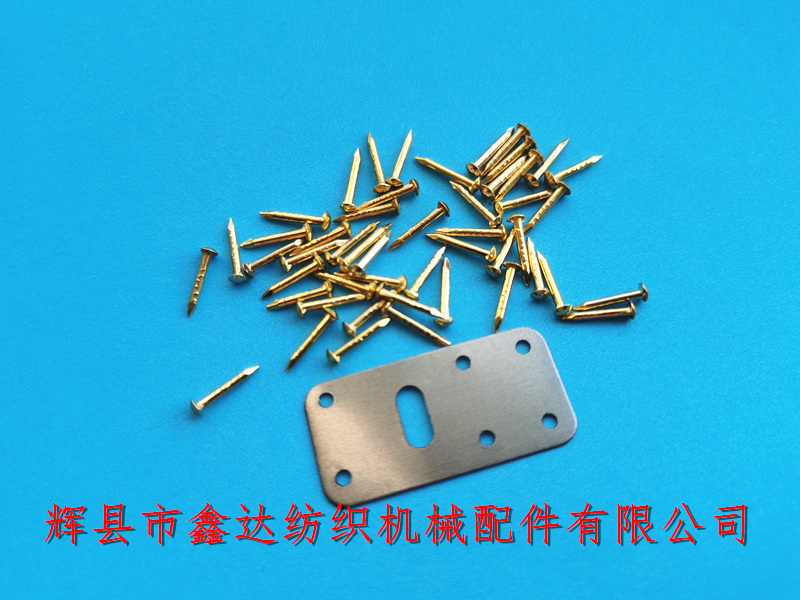

側壁擋板上的六個圓孔直徑是1.4mm，右側4個孔的中心間距是8mm（見上圖，上圖是正面），兩旁圓孔的邊緣距離外邊沿2.5mm。

弧形馬蹄梭子配件側蓋板_紡織五金件_織帶機配件

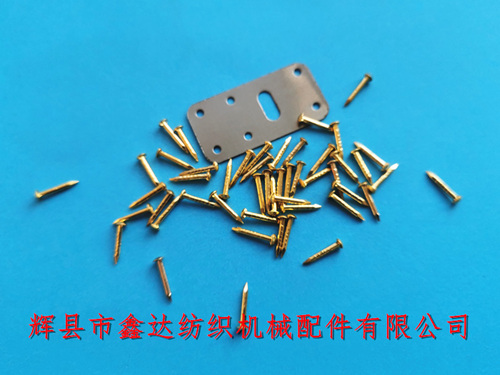

上圖是側壁擋板的背面，釘子的總長度是9.3mm，主體直徑是1mm；側壁擋板在梭子上的安裝示意圖如下：

織帶機梭子內腔構造錠桿套件_紡織配件結構圖_紡織配件安裝

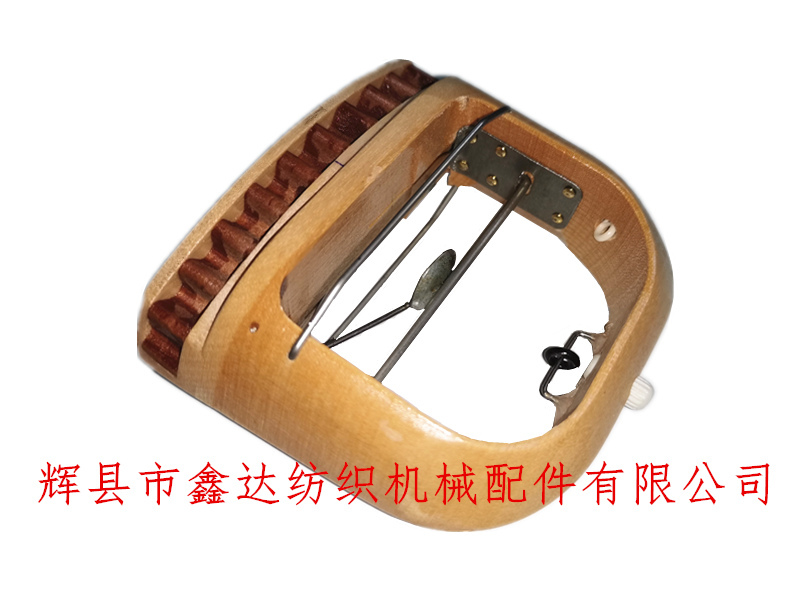

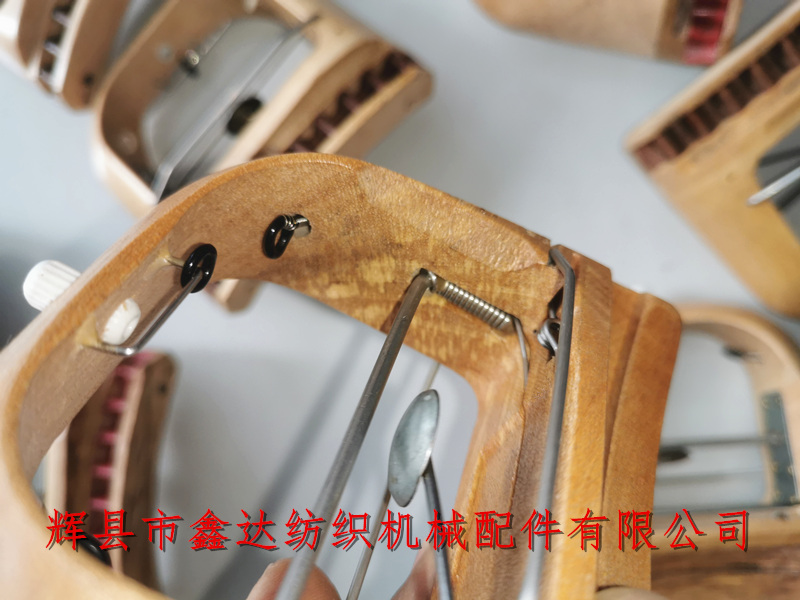

上圖是未安裝側壁擋板的狀態，下圖是安裝完成的狀態。

織帶木梭子及配件_紡織機配件_廣野織帶機梭子

如需采購紡織側壁擋板,廣野織帶梭子,織帶機配件,梭子配件,釘子等產品，請聯系我公司的楊先生咨詢?cè)斍椤?/p>
